1、ZG-TBB裝置性能概述
ZG-TBB系列高壓無功集中補償裝置主要用于6～35kV系統中，用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，采用自動/手動投切的投切方式，該裝置具有如下性能特點：
ZG-TBB系列高壓無功集中補償裝置采用優質高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低、故障率低等特點，電容器內置或外置放電元件，保證裝置在脫離電網后，5S內將殘壓降至50V以下，單臺電容器短路保護采用高壓噴逐式熔斷器，電容器組的保護可選用中性點不平衡電流保護、開口三角保護、電壓差動保護；
根據系統運行情況，配置電抗率為1%-14%的串聯電抗器，可限制合閘涌流和抑制特定次諧波；電抗率大小視用戶系統工況要求配置。
應用領域
廣泛應用于冶金、煤礦、石油化工、機械、建材、市政、輕工等行業
主要功能
提高供電系統及負荷的功率因數，降低設備容量，減少功率損耗
穩定受電端及電網的電壓，提高供電質量
在長距離輸電線路中可以改善輸電系統穩定

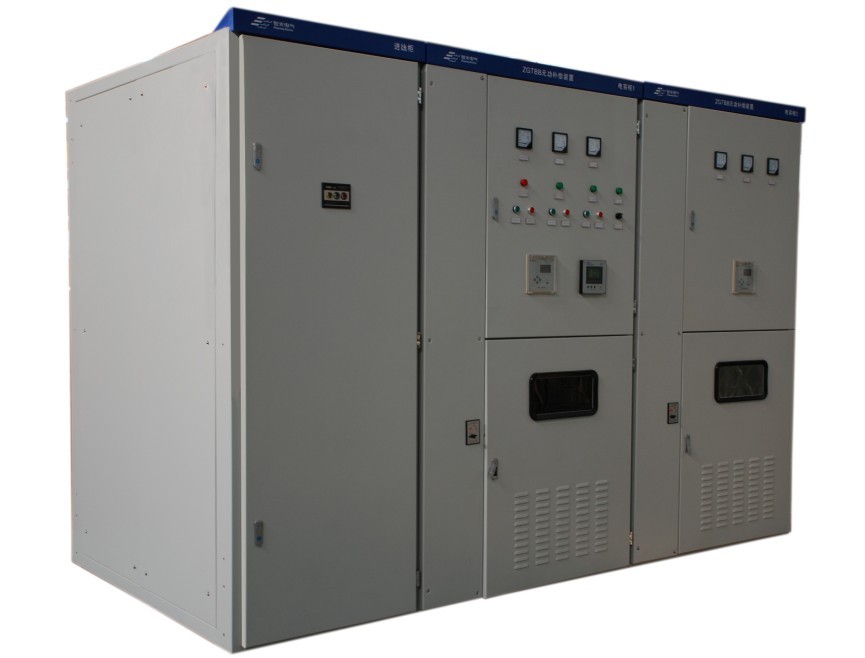

圖1 ZG-TBB高壓無功補償成套裝置
2、裝置型號說明
注：保護方式：“K”表示開口三角保護
“C”表示相電壓差動保護
“Q”表示橋式差流保護
“L”表示中性點不平衡電流保護
接線方式：“A”表示采用單星形接線
“B”表示采用雙星形接線
尾注號： “W”表示戶外型，無標識表示戶內型
3、技術特點
投切過程實現自動化、智能化、最優化
根據系統負荷變化需求，自動跟蹤投切，補償精度高
控制器具備閉鎖、實時顯示全電量參數、通訊及參數設置等功能
具備循環投切、編碼投切、堆棧投切
4、主接線圖
整套裝置包括：真空接觸器、放電線圈、串聯電抗器、高壓并聯電容器、避雷器等。該補償裝置通過國家型式實驗，達到國內先進水平，該裝置并聯在6kV母線上，裝置由開關柜（開關柜由用戶提供）控制投切。
5、技術參數
（1）使用環境：－20℃～45℃；
（2）額定電壓：6kV~35kV，±10%
（3）額定頻率：50Hz，49.5~50.5Hz
（4）控制電壓：AC/DC 220V
（5）接線方式：?jiǎn)涡切谓泳�(xiàn)，雙星形接線
（6）串聯電抗器電抗率：1%～14%
（7）額定容量：150kvar~20000kvar
6、選型時提供下列資料
系統圖及參數、設備額定電壓、運行電壓等
設備正常運行時總有功功率及平均功率因數、目標功率因數
串聯電抗器的電抗率進線方式
安裝場地：戶內、戶外、尺寸 |
